Разрабатываем Центры Обработки Данных
от обсуждения проекта до ввода в эксплуатацию
Проектируем
Подбираем оптимальную площадку для Центра Обработки Данных:
— по доступности подключения
— по стоимости земли
— по оптическим трассам
— по логистике
— по наличию ресурсов
Изучаем ваши потребности, учитываем специфику ИТ-оборудования, требования к балансу надежности и стоимости.
Строим
Быстровозводимое здание из металлоконструкций, что обеспечивает высокую скорость монтажа.
Конструктив здания — железобетонный фундамент, металлический каркас, перегородки из сэндвич-панелей.
Внутри применяем типовые элементы, что обеспечивает разумные сроки поставки и отсутствие vendor-lock.
Запускаем
При необходимости подключаем к сетям ПАО «ФСК ЕЭС».
Договор на технологическое присоединение и на транспорт электрической энергии, заключается напрямую с ПАО «ФСК ЕЭС», минуя региональные сетевые организации. Благодаря чему достигаются две цели — низкие тарифы и высокая надежность подключения.
Обслуживаем
Мы хорошо понимаем, как и что нужно делать после запуска Центра Обработки Данных в эксплуатацию. Выстроим процессы и соберем команду инженеров, которые будут отвечать за работоспособность дата-центра.
Организуем работу: от регламентов до проактивного поведения, от системы CMMS до организации учений дежурных смен.
Рассчитываем стоимость строительства и обслуживания ЦОД
CapEx — капитальные расходы
4000 EUR на кВт IT-мощности
| ≈ затраты для ЦОД 4,5 МВт | На 1 кВт нагрузки в год | ||
|---|---|---|---|
| ДИБП и система гарантированного электроснабжения | 5 MEUR | 1 100 EUR | |
| Конструктив здания | 250 MRUR | 650 EUR | |
| Электрическая коммутация и трансформация | 200 MRUR | 550 EUR | |
| Вентиляция и охлаждение | 2 MEUR | 450 EUR | |
| СКС | 1.8 MEUR | 400 EUR | |
| Пожарные системы | 1.2 MEUR | 260 EUR | |
| Остальные системы и объекты | 200 MRUR | 550 EUR | |
OpEx — операционные затраты
475 EUR на кВт IT-мощности в месяц
| ≈ затраты для ЦОД 4,5 МВт | На 1 кВт нагрузки в год | ||
|---|---|---|---|
| Электроэнергия | 3 RUR за квт-ч | 300 EUR | |
| ФОТ | 7 человек с ЗП 70 тр | 66 EUR | |
| Эксплуатация и ТО электрических систем | 255 000 EUR в год | 55 EUR | |
| Эксплуатация и ТО и систем вентиляции и других инженерных систем | 100 000 EUR в год | 20 EUR | |
| Эксплуатация | 1.8 MEUR | 30 EUR | |
Оставьте свои данные, чтобы получить бесплатный расчет
Почему мы предлагаем технологию freecooling?
Freecooling — альтернатива классическим вариантам охлаждения ЦОД.
Сокращает издержки на строительство и эксплуатацию
Не требует холодильных установок
Подходит для климата средней полосы России

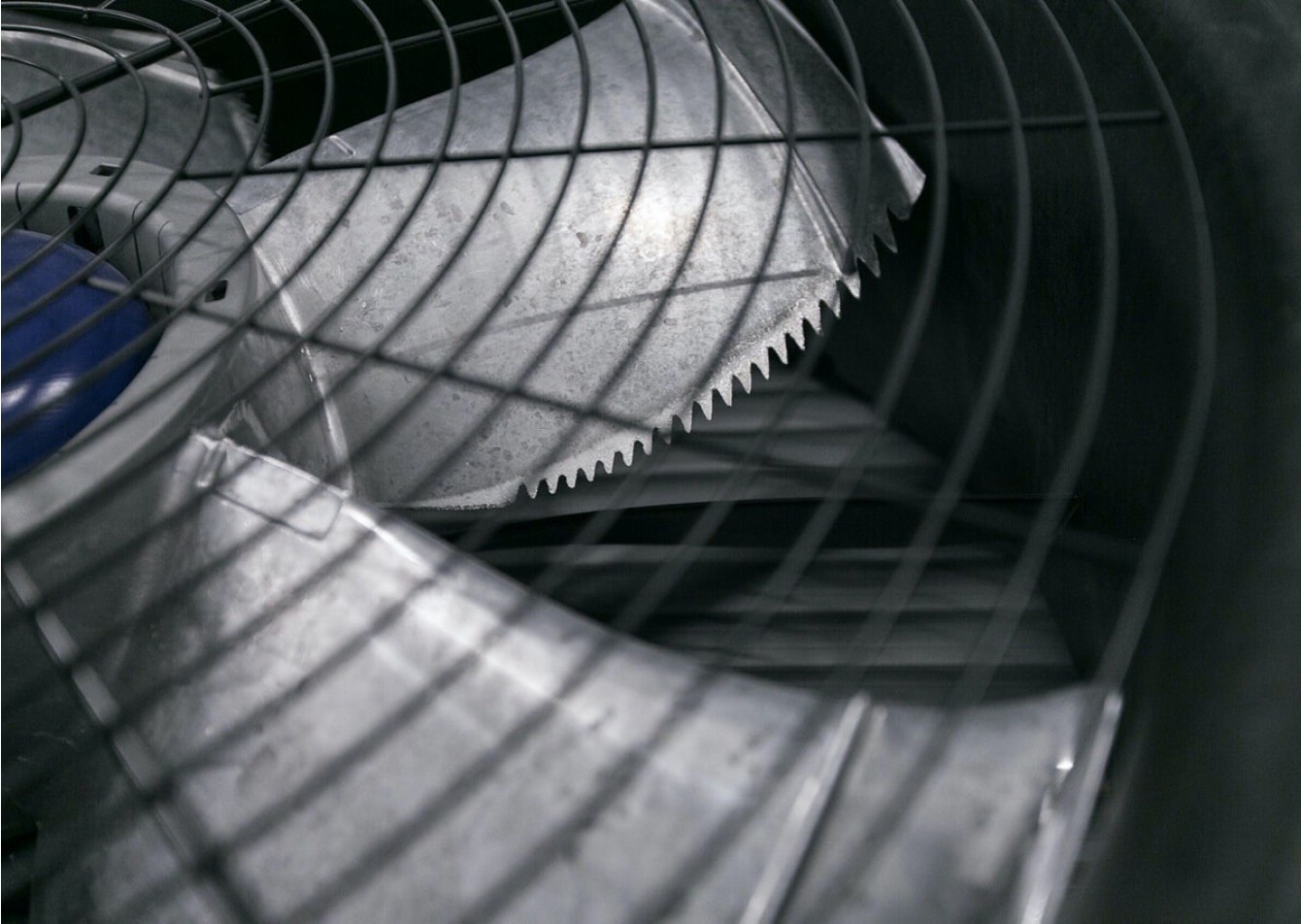

Главное достоинство системы freecooling — простота. Ее конструкция не предполагает использование сложного охлаждающего оборудования, вместо него — простые и относительно недорогие вентиляторы, которые не требуют большого количества энергии и ежедневного обслуживания.
В одном Центре Обработки Данных с системой freecooling могут располагаться сотни таких вентиляторов. В проекте, над которым мы сейчас работаем, к примеру, их больше 300 штук. Если один из них выйдет из строя — система продолжит работать.
Центры Обработки Данных на технологии freecooling более надежны по сравнению с классическими — выход из строя даже нескольких вентиляторов не приводит к сбою всей системы.
О технологии freecooling говорят лидеры IT-сферы
Яндекс
«ЦОДы Яндекса реализуют известный принцип «надежность в простоте». Минимум технологического оборудования и простой принцип охлаждения дали возможность радикально повысить надежность и сократить затраты. Такое бывает очень редко одновременно. У Яндекса получилось».
Егор Карицкий
Руководитель отдела инфраструктурных проектов IT Data Centers Яндекс (2014 — 2019)
«ЦОДы Яндекса на фрикулинге оказалось крайне эффективным решением со многих точек зрения. Для меня, как руководителя ИТ-эксплуатации, был важен вопрос эффективного охлаждения в жаркие летние дни. Сразу скажу, что проблем с перегревом серверов не было, хотя я интуитивно опасался такой проблемы. Также мы внутри компании считали TCO и сравнивали с коммерческими площадками co-location. Получалось в 1.5-2 раза дешевле».
Александр Трикоз
Руководитель департамента эксплуатации IT DataCenters Яндекс (2016– 2019)
Wildberries
«Задача строительства ЦОДа для нашей компании — это сочетание максимальной эффективности и максимальной надежности. Мы проанализировали опыт разных компаний и пришли к выводу, что опыт Яндекса и Facebook нам подойдет. Сейчас идет процесс проектирования и разработки документации. Запуск ЦОДа планируем уже в 2021 году. Решения, которые предложила компания airDC, — фрикулинг, модульность, простота конструкций, скорость — позволяют надеяться на то, что у Wildberries получится один из самых эффективных ЦОДов в России, а, может быть, и в мире».
Сергей Бобрецов
Технический директор
Применяем собственную концепцию при строительстве Центров Обработки Данных
Единственные в России объединяем в дата-центрах технологию freecooling, модульную систему строительства и, при необходимости, прямое подключение к сетям ФСК.
Организация ЦОД

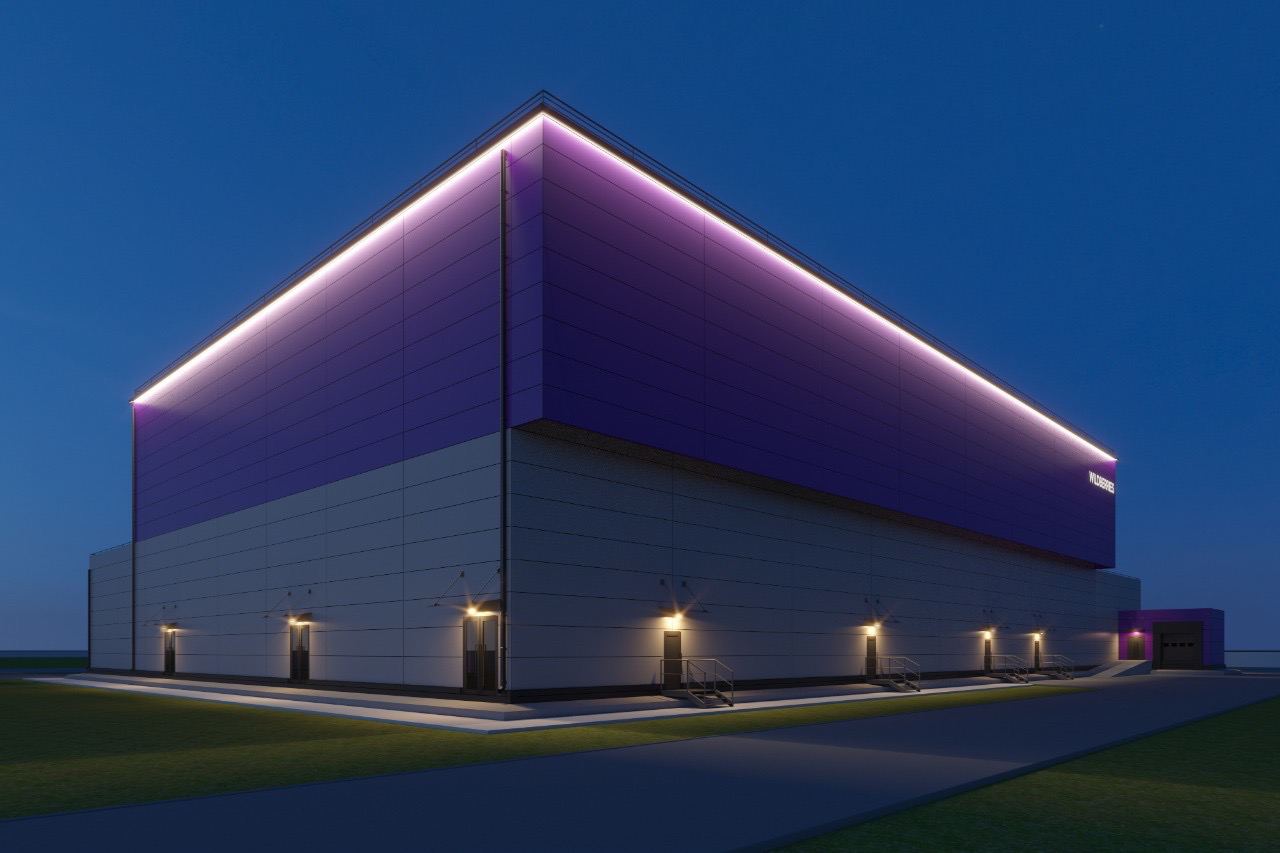

ЦОД airDC — отдельно стоящее прямоугольное здание.
Габариты здания — примерный минимум 50х70х15 метров, примерный максимум — 50х120х15. Здание выполнено на ЖБ фундаменте, основа — металлоконструкции, внешние и внутренние перегородки — сэндвич-панели.
Организационное разделение здания:
- независимые ИТ-модули (от 3 и более),
- инфраструктурный модуль,
- офисный блок.
от 3 до 8 модулей
от 80 до 150 стоек в ИТ-модуле
от 10 до 20 кВт на 1 стойку
Электропитание
Здание состоит из независимых ИТ-модулей, у каждого из которых отдельный:
— ввод 10кВ от РП
— трансформатор
— ИБП (динамический)
— опционально дизель-генератор (или в составе ДРИБП, или отдельно)
— систему коммутации 0.4кВ (распределительные щиты, шинопроводы и т.д.)
Все модули объединены в систему гарантированного электропитания по схеме Dedicated Redundancy+
Электрическая мощность
ЦОД — от 3 МВт до 10+ МВт
ИТ-модуль — от 1,2 МВт до 2 МВт

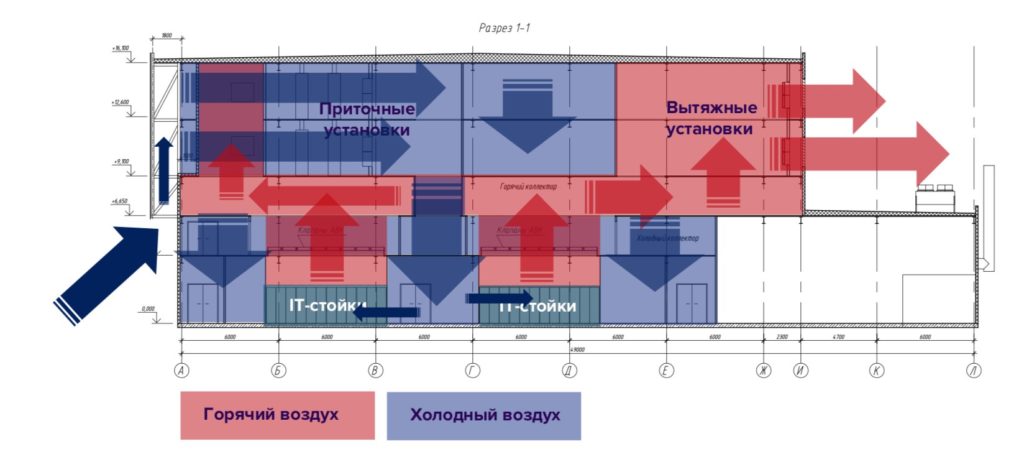

Охлаждение
Каждый ИТ-модуль имеет 8 вентиляторных установок.
Установки работают независимо от соседних и содержат по 6 приточных и 6 вытяжных вентиляторов, управляющихся контроллером.
Алгоритм работает за счет разницы давления между атмосферой, холодным коридором и горячим коридором. На каждой из 8 установок устанавливается свой уровень давления, он подбирается по данным с датчика дифференциального давления. При таком подходе даже если одна установка выйдет из строя, остальные продолжат работать.
Прямой фрикулинг — приточные вентиляторы, воздушные пленумы, вытяжные вентиляторы, контроллеры
Разработаем концепцию ЦОД для вашей инфраструктуры
Разрабатываем крупные и небольшие ЦОД

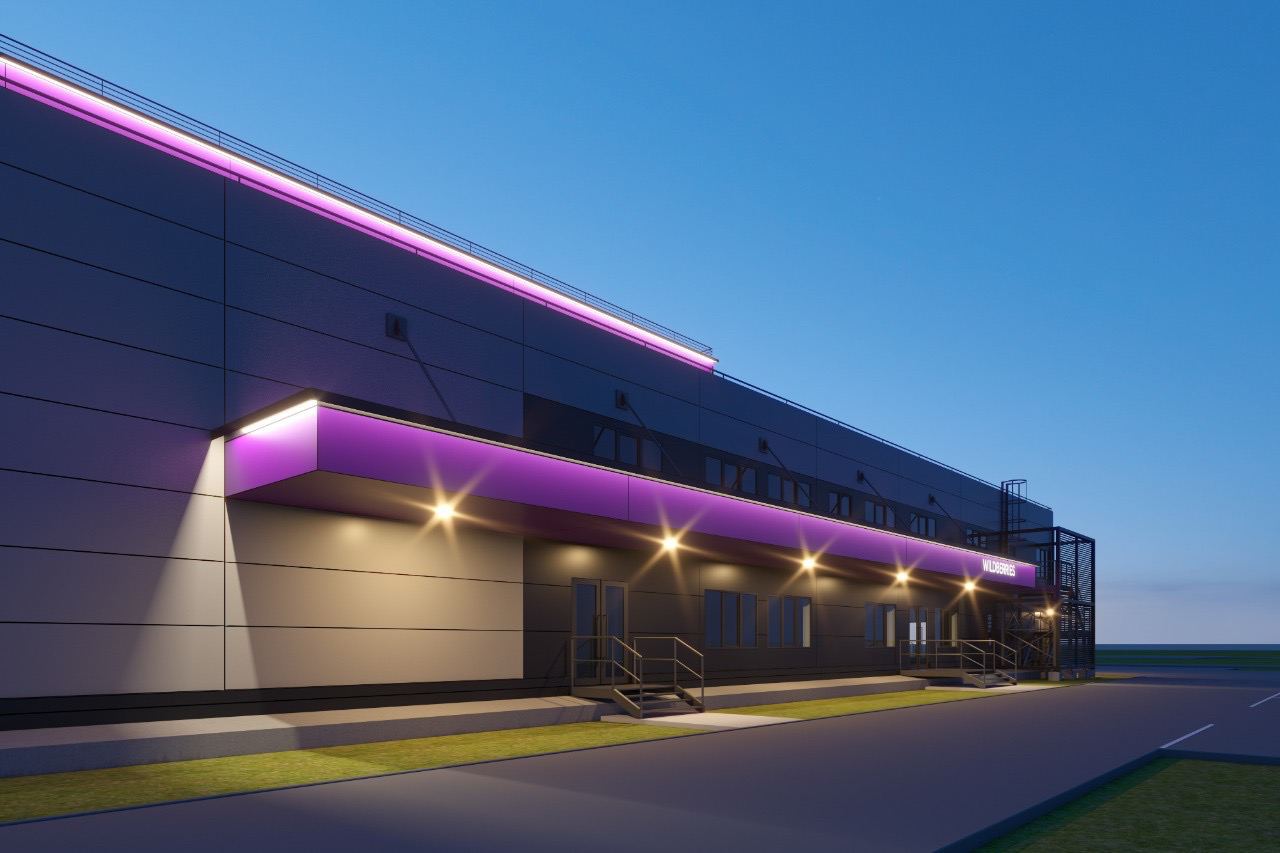

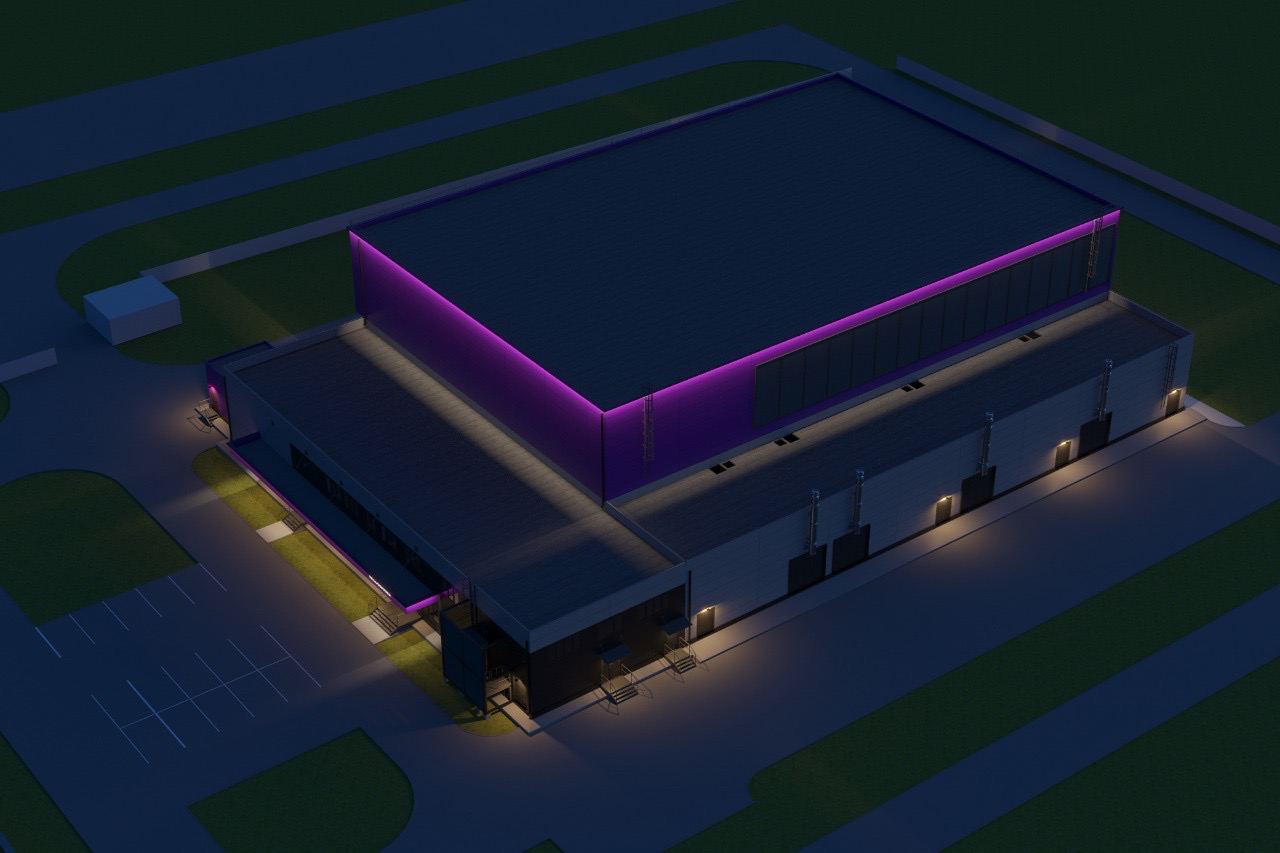

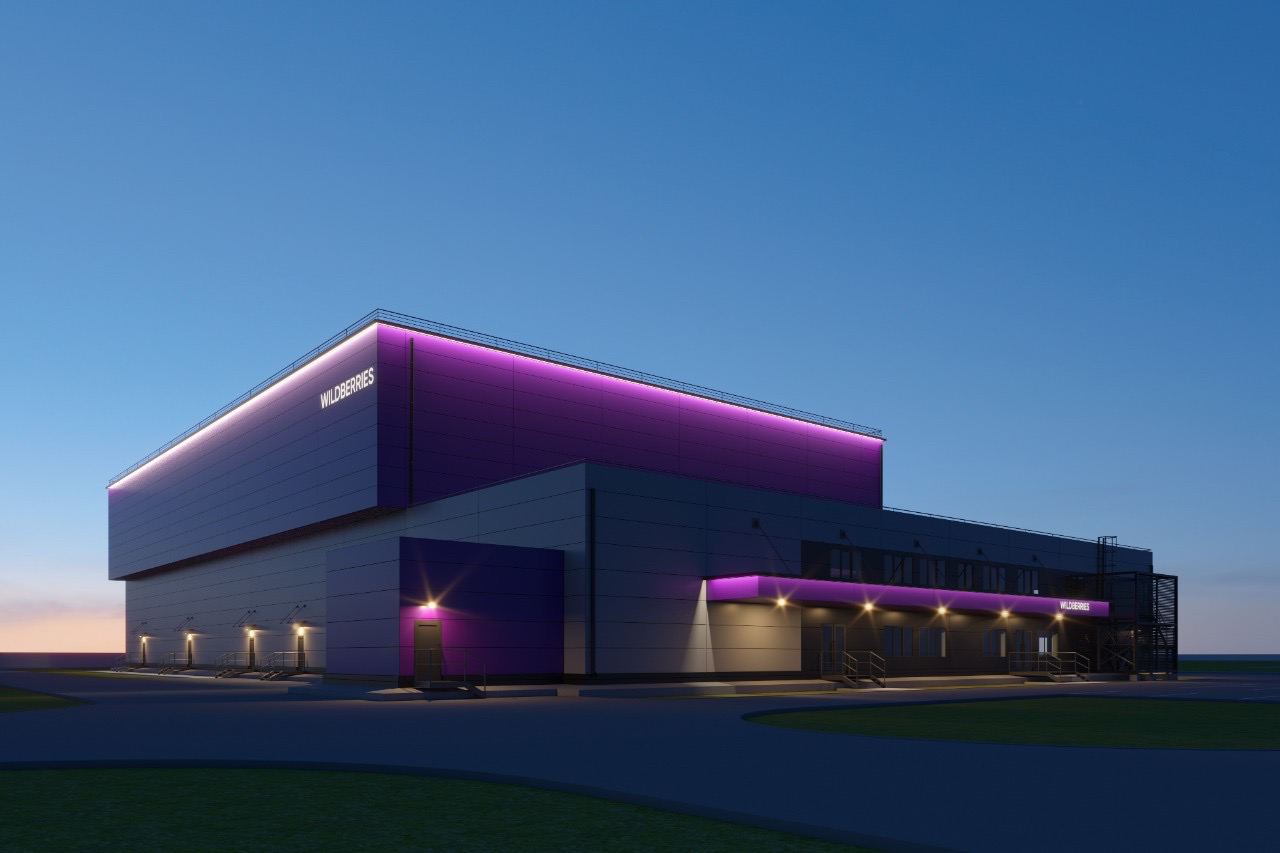

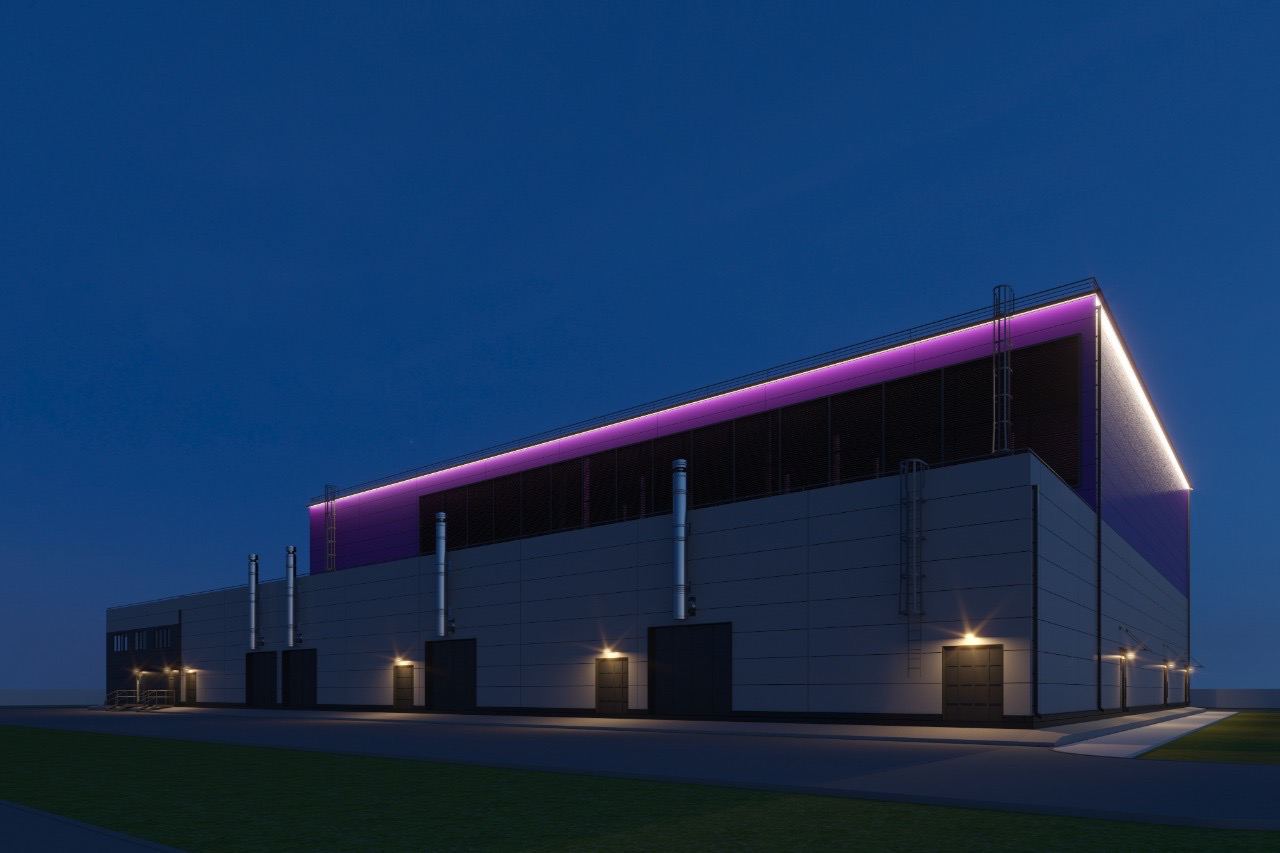

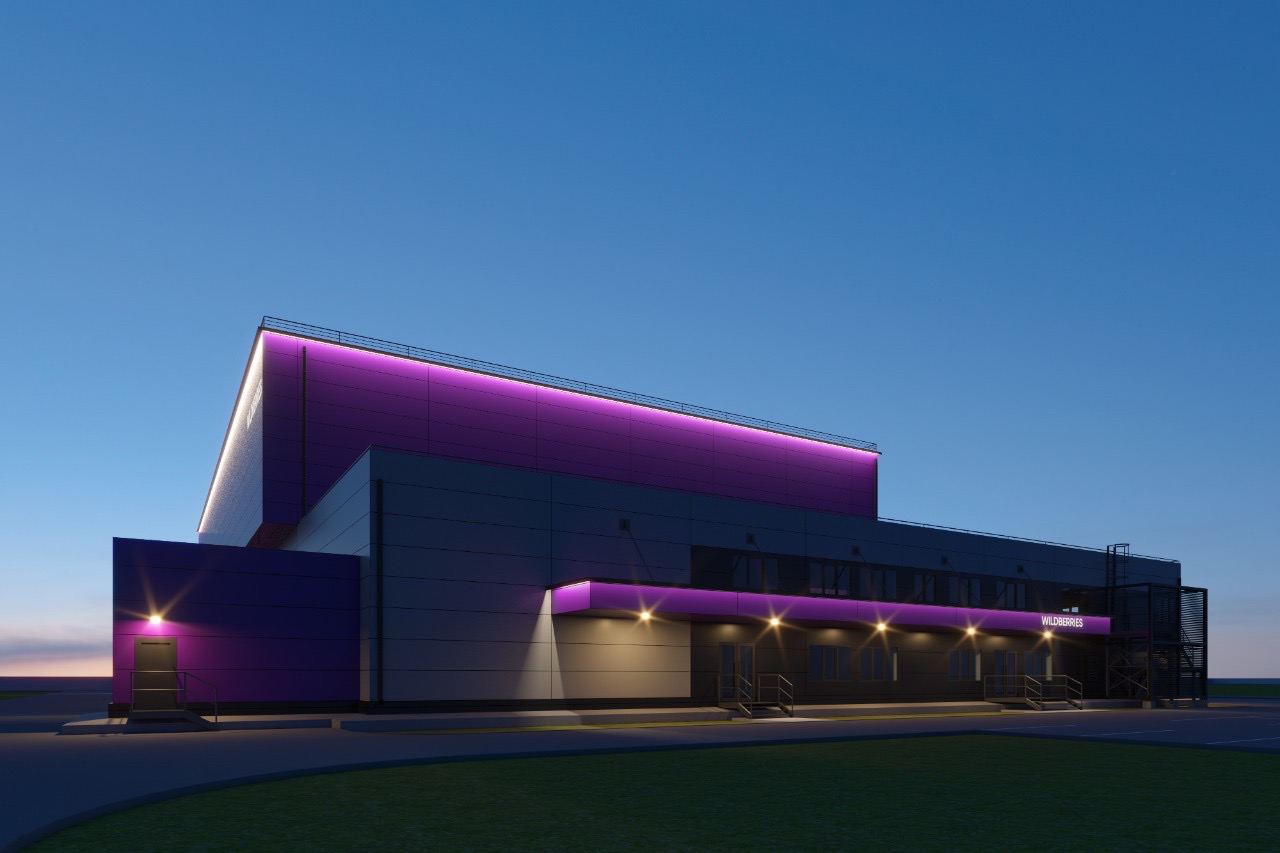

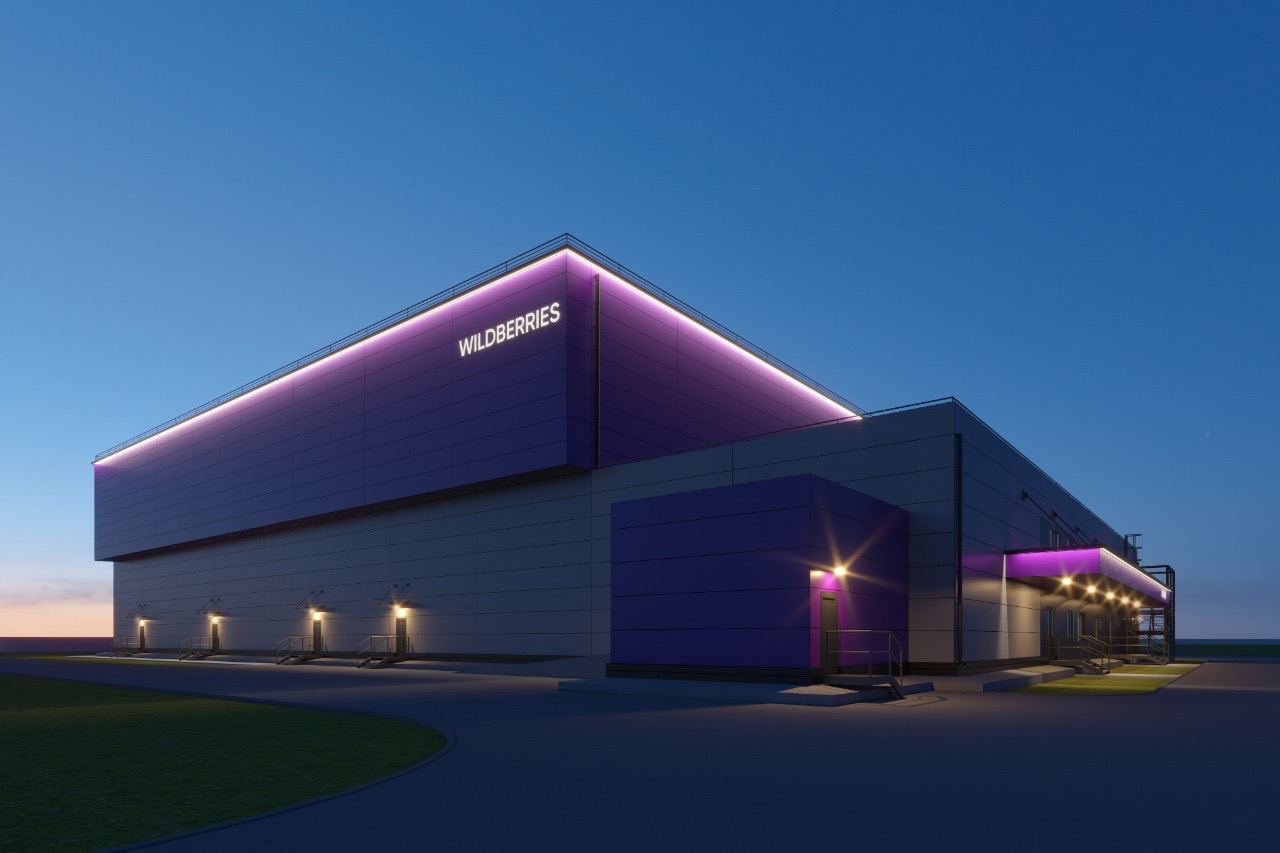

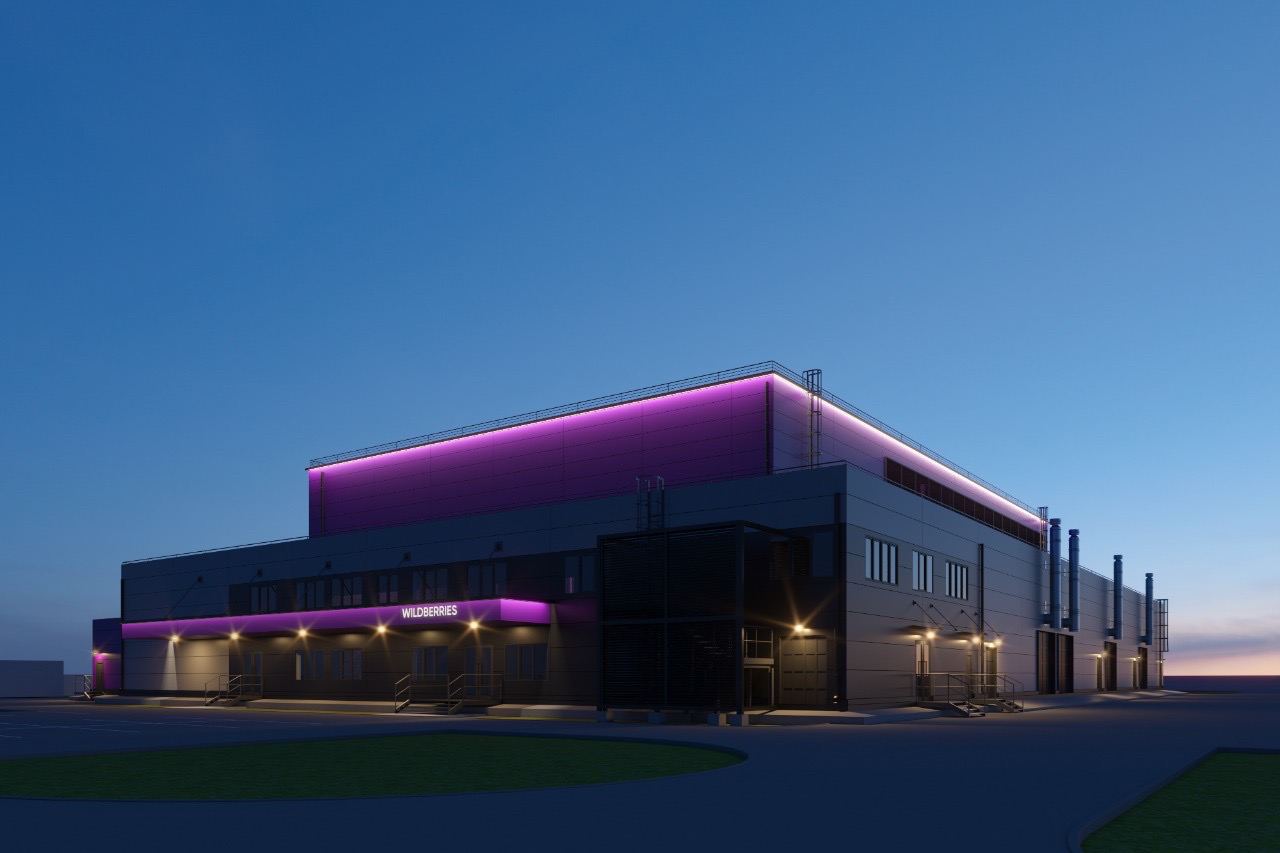

ЦОД для WILDBERRIES
Пример крупного проекта
Мощность: 4,5 МВт
Срок реализации: 17 месяцев
«Задача строительства ЦОДа для нашей компании — это сочетание максимальной эффективности и максимальной надежности. Мы проанализировали опыт разных компаний и пришли к выводу, что опыт Яндекса и Facebook нам подойдет. Сейчас идет процесс проектирования и разработки документации. Запуск ЦОДа планируем уже в 2021 году. Решения, которые предложила компания airDC, — фрикулинг, модульность, простота конструкций, скорость — позволяют надеяться на то, что у Wildberries получится один из самых эффективных ЦОДов в России, а, может быть, и в мире».
Сергей Бобрецов
Технический директор
Развиваем отрасль строительства ЦОД в соответствии с мировыми тенденциями
Владимир Наумушкин
Генеральный директор
«Отрасль ЦОДов исторически была и остается очень консервативной. Многие компании исходят из принципа «от добра добра не ищут» и многие годы повторяют типовые работающие решения. С одной стороны, это оправданная стратегия, но, порой, это мешает увидеть реальные новые решения, которые оказываются выгоднее и надежнее. Я убежден, что модульный ЦОД с прямым фрикулингом и является таким новым, надежным и выгодным решением. И предлагаю тем, кто задумывается о создании собственного ЦОДа, посмотреть на это решение. Я уверен, что жизнь никогда не стоит на месте, новые технологии сменяют старые и это естественный цикл развития. Может быть, не нужно противиться этому естественному ходу вещей. А вы как думаете?»
«Отрасль ЦОДов исторически была и остается очень консервативной. Многие компании исходят из принципа «от добра добра не ищут» и многие годы повторяют типовые работающие решения. С одной стороны, это оправданная стратегия, но, порой, это мешает увидеть реальные новые решения, которые оказываются выгоднее и надежнее. Я убежден, что модульный ЦОД с прямым фрикулингом и является таким новым, надежным и выгодным решением. И предлагаю тем, кто задумывается о создании собственного ЦОДа, посмотреть на это решение. Я уверен, что жизнь никогда не стоит на месте, новые технологии сменяют старые и это естественный цикл развития. Может быть, не нужно противиться этому естественному ходу вещей. А вы как думаете?»
Мифы о ЦОД на технологии freecooling
Оборудование не будет работать летом при высокой температуре
Современное серверное и сетевое оборудование, а также системы хранения, рассчитаны для штатной эксплуатации в диапазонах температур до 36 градусов. В центральной части России эта температура, как правило, является максимумом для летнего периода.
Из-за низкой влажности будет статика
Конденсации негде образоваться, даже если влажность воздуха высокая. Нет холодных элементов на пути воздуха. От влажности воздуха не зависит его теплоемкость, так что нет зависимости охлаждающей способности и влажности.
Оборудование будет собирать пыль
Воздух подается через систему фильтров грубой и тонкой очистки. Фильтры меняются по мере заполнения, критических затрат на фильтры нет. Опыт эксплуатации — замена фильтров раз в год в сильнозапыленном окружении.
